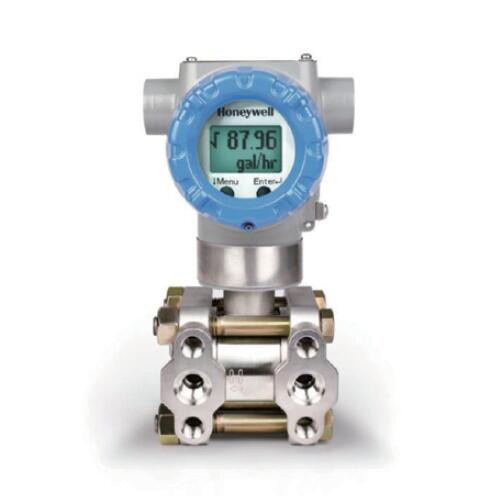

作為霍尼韋爾Honeywell的SmartLine産品系列的成員，霍尼韋爾HoneywellSTD700是一種采用先進傳感器技(jì )術的高性能差壓變送器。霍尼韋爾HoneywellSTD700通過将差壓與傳感器芯片上的靜壓和溫度補償相結合，可在大範圍内的靜壓和溫度下提供極高的測量精确度和穩定性。SmartLine經過了充分測試，符合Experion® PKS标準，可提供最高水平的兼容性保證和集成能力。SmartLine産品可以輕松滿足壓力測量應用的最苛刻的要求。
霍尼韋爾HoneywellSTD700差壓變送器均基于高性能的傳感器設計。這一個傳感器實際集成了多個傳感器，将過程壓力測量與靜态壓力(DP 型号) 及用于溫度補償的溫度測量相結合，從而實現了最佳的總體性能。
特性：
校準量程的精度達到0.065 %
穩定性：0.025%滿量程，保持5年
自動靜壓和溫度補償
量程比100 : 1
響應時間快達100ms
易于使用和直觀的顯示功能
外部零位、量程和組态功能
完善的自診斷功能
基于ANSI/NFPA 70-202和ANSI/ISA 12.27.0集成雙重密封設計，可确保最高安全性
世界一流的耐靜壓能力：31.5MPa
标準配置完全符合SIL2/3要求
銀飛
顯示表頭選項
标準LCD 顯示表頭
● 模塊化( 可以在現場增加或拆除)
● 支持HART 協議
● 0、90、180 和 270 度位置調整
● 測量單位包括：Pa、KPa、MPa、KGcm2、Torr、ATM、i4H2O、mH2O、bar、mbar、inH2O、inHG、FTH2O、mmH2O、mmHG 和psi 等測量單位
● 大屏幕顯示（高9.95mm x 寬4.20mm）2 行，8 個字符
● 平方根輸出和寫保護提示
● 顯示模塊帶有内部組态按鈕，可通過内部或外部按鍵對變送器進行設置、調校
自診斷功能
SmartLine 變送器全部提供能以數字方式訪問的診斷，這有助于提供可能的故障事件高級報警，從而最大限度縮減計劃外停車，實現更低的整體工作成本。
模塊化設計
為幫助控制維護與庫存成本，所有霍尼韋爾HoneywellST700 變送器均采用模塊化設計，使其在不影響整體性能和設備安全認證的情況下可輕松更換硬件，如增加液晶表頭、更換電子模塊，甚至變送器膜盒。每一個變送器膜盒都進行過唯一的特征化校驗，從而可以在寬廣的靜壓和溫度範圍内提供極高的性能。而借助霍尼韋爾設計的模塊化接口，電子模塊可相互交換，而不會降低性能指标。
銀飛
材料規格
膜片材質316L SS，Hastelloy® C-2762 ，Monel® 4003，钽3
過程接口材質316 SS4，碳鋼( 鍍鋅)5 ，Hastelloy C-2766 ，Monel 4003
排氣/ 排液閥和堵頭1 316 SS4 ，Hastelloy C-2762
密封墊片标配玻璃填充PTFE 。Viton® 和石墨可選。
表體螺栓标配碳鋼( 鍍鋅)。選項包括316 SS，NACE A286 SS，Monel K500，超級雙相鋼和B7M。
可選的轉換接頭和螺栓
轉換接頭材質包括316 SS、Hastelloy® C-276。轉換接頭的螺栓材質取決于過程接口夾塊的螺栓材質。
标配轉換接頭O 型環材質為玻璃填充PTFE，Viton® 和石墨可選。
安裝支架平闆或直角、碳鋼( 鍍鋅)、304SS 或316SS。
填充液DC® 200 矽油、CTFE( 氟油)、DC®704( 高溫矽油) 或NEOBEE M-20
外殼純聚酯粉末塗層低銅(<0.4%) 鋁合金，符合NEMA 4X、IP66/IP67 和NEMA 7( 防爆)。不鏽鋼外殼可選。
安裝使用标配安裝支架幾乎可在任何位置進行安裝。支架被設計安裝在2 英寸(50 mm) 垂直或水平管道之上。
過程接口1/4”- NPT 或 1/2”-NPT( 滿足DIN 要求)。
導線接受最粗16 AWG(1.5 mm 直徑) 的導線。
尺寸請參閱圖3。
淨重3.8 Kg( 帶鋁合金外殼)
