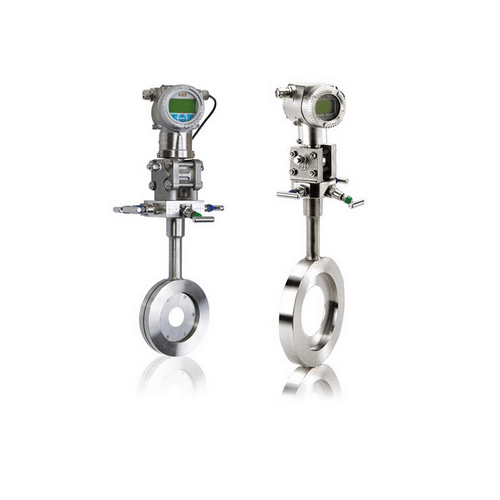

ABB的FPD500一體式孔闆流量計是一款獨立式基于孔闆的流量計，它的先進設計極大地簡化了安裝和調試。FPD500一體式孔闆流量計避免了在傳統孔闆安裝的尺寸，選擇，采購，安裝和調試時遇到的許多困難。通過一個裝配中的所有主要組件，FPD500一體式孔闆流量計消除了采購多個組件的問題。由于設計和安裝的簡單性，大大節省了成本和時間。整體式變送器和歧管采用緊湊型攻絲連接，無需運行和連接沖量管道，并提供：确保精确定位和安裝攻絲點，減少沖擊管路堵塞的可能性。

FPD500一體式孔闆流量計計在工廠進行了壓力測試，讓用戶确信分接點和變送器之間的連接完全無洩漏。FPD500一體式孔闆流量計的工廠配置節省了調試期間的用戶時間，并确保流量計輸出範圍真正匹配 應用程序流量。FPD500一體式孔闆流量計選擇兩個獨立的Beta比率值以及免費的尺寸，選擇和編碼軟件，簡化了尺寸和選擇過程。 采用可更換孔闆的可選設計可實現低成本維修，或在工藝條件發生變化時重新測量儀表。元件集中系統确保每個儀表與其管道同心，從而避免了重大的額外計量誤差。新型“透過玻璃”（TTG）鍵盤技(jì )術使儀表配置無需終端，無需拆下變送器蓋。

FPD500一體式孔闆流量計主要特點：

一個晶圓體噴孔載體組件，帶有一體化的方邊，同心闆和角部攻絲點。

整體式3閥歧管（可選5閥歧管）。

集成的載體出口和歧管之間的直接連接DP變送器，工廠安裝到歧管上并預先配置用于應用。

完全經過洩漏測試和配置。

FPD500一體式孔闆流量計主要技(jì )術參數：

流體：液體、氣體和飽和蒸汽

線尺寸：25,40,50,80,100,150,200,250和300mm（1,11 / 2,2,3,4,6,8,10和12英寸）

輸出信号

雙線，4至20 mA，用于平方根輸出

低流量切斷設施

HART®通信提供疊加在4至20 mA信号上的數字過程變量（％，mA或工程單位），協議基于Bell202 FSK标準

可選Profibus PA，Foundation Fieldbus或Modbus通訊（僅限OriMaster M）

輸出電流限制（符合NAMUR标準）過載條件

下限：3.8 mA（可配置為3.7至4 mA）

上限：20.5 mA（可從20至22.5 mA配置）

報警電流

最小報警電流：3.8 mA（可配置為3.7至4 mA）

最大報警電流：22 mA（可從20至22.5 mA配置）

标準設置：最大報警電流

電源：

空載運行電壓：10.5至45 V DC，并且受到極性反接保護（額外的負載允許超過45 V DC的運行）

對于EEx ia和其他本質安全認證，電源不得超過30 V DC

帶背光顯示的最小工作電壓為14 V DC

可選指标：

OriMaster V集成顯示器

寬屏LCD，128 x 64像素，52.5 x 27.2毫米（2.06 x 1.07英寸）點陣

4個用于設備配置和管理的密鑰

快速調試的簡單設置

累計和瞬時流量指示

顯示屏還顯示輸入/輸出傳輸功能，靜态壓力，傳感器溫度和診斷信息，并提供配置設施
